Temperiersysteme
Rotierende Gewindekernkühlungen für Ausschraubeinheiten
Servomold-Temperiersysteme werden zur Kühlung der Gewindekerne in Ausschraubeinheiten angewendet und ermöglichen durch schnellen und effizienten Wärmeentzug kürzere Kühl- und Zykluszeiten im Werkzeug. Die Gewindekern-Kühlung ist in unterschiedlicher Ausführung verfügbar.
- variabler Kühlrohrdurchmesser von 2 bis 10 mm möglich
- Temperaturen bis 90 °C
- Druck bis 5 bar
:quality(90) "Temperiersysteme")
:quality(90) "SDD")
Während Servomold-Gewindekerne je nach Anwendungsfall auf verschiedene Arten gekühlt werden, besteht der Grundaufbau der Kühlung immer aus einem rotierenden, mit dem Gewindekern verschraubten Innenteil und einem feststehenden Außenteil mit Kühlanschlüssen. Mit unterschiedlichen Abmessungen und Kühlrohrausführungen bis hin zu Sonderlösungen garantieren wir ein perfekt auf jede Anwendung abgestimmtes Ergebnis.
So funktioniert die Kühlung des drehenden Kerns
Der Gewindekern dreht sich beim Entformen – gekühlt werden muss er trotzdem.
Dafür sitzt ein rotierendes Innenteil fest verschraubt auf dem Kern, ein feststehendes Außenteil führt das Kühlmedium zu und ab.

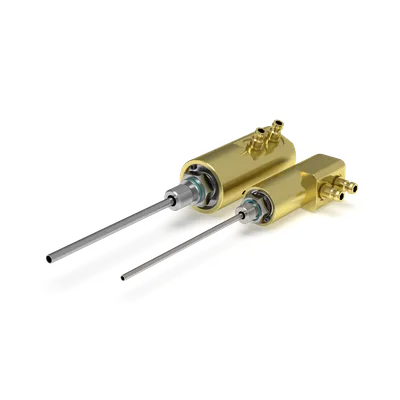

Die Übergabe zwischen bewegtem und stehendem Teil erfolgt je nach Ausführung über eine Drehdurchführung oder eine Gleitringdichtung; für nicht drehende Kerne gibt es die Standkern-Variante.
So bleibt die Kühlung auch bei hoher Drehzahl dicht und wirksam.
Technische Eckdaten und Zykluszeit
Der Kühlrohrdurchmesser lässt sich je nach Bauraum von 2 bis 10 mm ausführen. Die Systeme sind für Kühlmedium-Temperaturen bis 90 °C und einen Druck bis 5 bar ausgelegt.
Für den Dichtungsbereich steht bei Bedarf eine DLC-Beschichtung zur Verfügung – sie ermöglicht Notlauf und Minimalmengenschmierung und eignet sich damit auch für Reinraum-Anwendungen (Servomold-Produkte sind für ISO 7 / GMP-C qualifiziert).
Je gezielter der Kern gekühlt wird, desto schneller ist das Bauteil entformbar – eine vollintegrierte Kernkühlung kann die Zykluszeit spürbar verkürzen.
Wie groß der Effekt ausfällt, hängt von Werkstoff, Wandstärke und Kavitätenzahl ab und wird pro Anwendung ausgelegt.
Häufige Fragen zur Gewindekernkühlung
Wir kühlen den drehenden Gewindekern direkt im Werkzeug – nicht den Werkzeug-Wasserkreislauf. Es geht um die integrierte Kernkühlung, die den Ausschraub-Prozess beschleunigt, nicht um ein externes Temperiergerät.
