Ausschraubeinheiten
Einheiten zur Entspindelung von Gewinden in Spritzgießwerkzeugen
Die reibungslose, schnelle und saubere Entspindelung von Formteilen erfordert leistungsstarke Ausschraubeinheiten, die sich kompakt ins Werkzeug integrieren. Je nach Anwendung sind unsere Servo-Ausschraubeinheiten in unterschiedlichen Ausführungen gruppiert. Eine Besonderheit der Servomold-Entspindelungssysteme liegt in der Entkopplung der Gewindekerne von radialen Krafteinflüssen aus dem Antriebsstrang. Hier sorgt das Zusammenspiel von Ritzel, Dünnringlager, Leitgewinde und Keilwellenprofil für reibungslosen, störungsarmen Betrieb bei hohem Wirkungsgrad.
- Wiederholgenau und µ-genau: volle servo-elektrische Kontrolle
- Platzsparend und flexibel: In verschiedenen Größen und Leistungsklassen
- Komplett einbaufertig: Plug & Play statt Konstruktionsaufwand

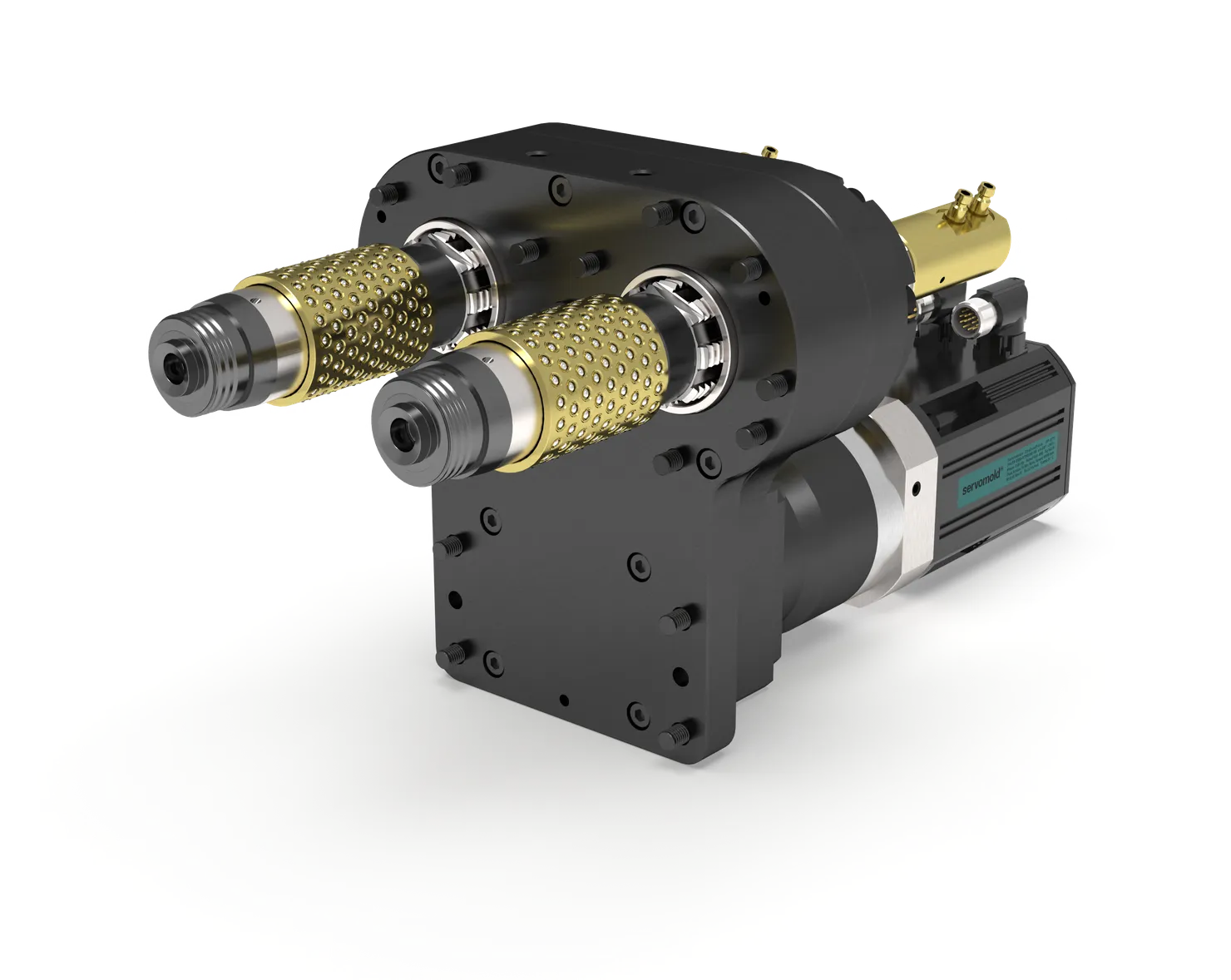

:quality(90) "SAD Main")
Ausschraubeinheiten entformen Innengewinde durch kontrolliertes Ausdrehen
Eine Ausschraubeinheit entformt Innengewinde in Spritzgießwerkzeugen, indem sie den Gewindekern kontrolliert aus dem erstarrten Kunststoffteil herausdreht, statt ihn zu ziehen. Dieser Vorgang wird auch Entspindeln genannt – Entspindeln und Ausschrauben bezeichnen denselben Prozess.
Servo-elektrische Ausschraubeinheiten von Servomold arbeiten dabei ölfrei, mit speicherbaren Verfahrprofilen und µ-genauer Wiederholgenauigkeit. Die Alternative zum Ausschrauben ist der Faltkern (collapsible core):
Er klappt mechanisch nach innen zusammen und gibt das Gewinde frei. Faltkerne benötigen jedoch Bauraum für den Faltmechanismus und stoßen bei feinen, konturtreuen Gewindeprofilen sowie bei hohen Kavitätenzahlen an Grenzen.
Das servo-elektrische Ausschrauben entformt die Gewindekontur vollständig und skaliert bis zur 96-fachen Entspindelung.
Die passende Bauform für jede Einbausituation
Welche Bauform die richtige ist, entscheiden Kavitätenzahl, Bauraum und Drehmomentbedarf.Das Stirnradgetriebe überträgt die Kraft achsparallel und mit hohem Wirkungsgrad und liefert hohe Drehmomente – die Ausschraubeinheit mit Stirnradgetriebe (1-fach) ist die Standardlösung für Einzelkavitäten und große Gewindedurchmesser.
Das Schneckengetriebe versetzt den Antrieb um 90° und spart Platz in der Werkzeugachse – die Ausschraubeinheit mit Schneckengetriebe (4-fach) entspindelt vier Kavitäten auf engem Raum.Für hochkavitätige Werkzeuge kommen Multikavitäten-Systeme bis zur 96-fachen Entspindelung zum Einsatz.
Die Gewindekernkühlung SDD/SDG ergänzt jede Bauform um die Temperierung der Gewindekerne.
Vorteile der servo-elektrischen Ausschraubeinheiten
Konstruiert und konfiguriert gemäß individueller Kundenanforderung
Positionierung reproduzierbar ohne Endanschlag
Hohe Drehmomente und hohe Geschwindigkeiten
Langlebig, robust und reinraumtauglich
Kompakt und vielseitig integrierbar
Mit Gewindekernkühlung SDD/SDG ergänzbar

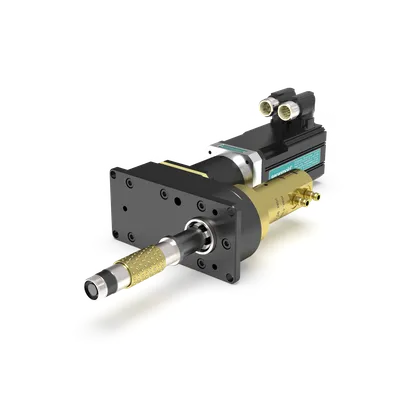

Ausschraubeinheiten mit Stirnradgetriebe
:quality(90) "SAE 50 Main")

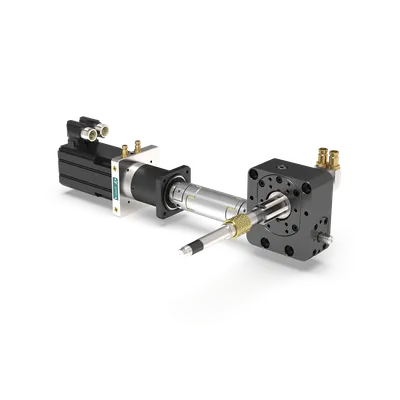

Ausschraubeinheiten mit Schneckengetriebe
:quality(90) "SSE")

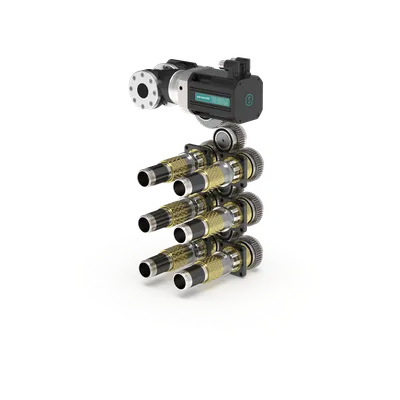

Ausschraubeinheiten für Multikavitäten
:quality(90) "SAM LM")
Ausschraubeinheit mit synchronisierter Linearbewegung
:quality(90) "SLU Main")
Anwendungsbeispiel: Gewinde-Entformung mit der Servo-Ausschraubeinheit SAD
Ein typischer Anwendungsfall ist ein Verschlussteil mit Innengewinde. Nach dem Einspritzen dreht die Servo-Ausschraubeinheit SAD den Gewindekern kontrolliert aus dem erstarrten Gewinde, bevor das Teil ausgeworfen wird.
Verfahrprofil, Drehwinkel und Geschwindigkeit sind in der Steuerung hinterlegt und werden in jedem Zyklus identisch abgerufen. Weil kein mechanischer Endanschlag benötigt wird, bleibt die Position auch nach Werkzeugwechseln reproduzierbar.
Das Gewinde wird konturtreu entformt – ohne Zwangsentformung und ohne Beschädigung der Gewindeflanken.
Effizienter ausdrehen – einfach, mehrfach oder bis zu 96-fach
Servomold bietet passende Lösungen von der standardmäßigen Einzel-Ausschraubeinheit über platzsparende Einheiten mit Schneckengetriebe bis hin zu komplexen, hochkavitätigen Anwendungen wie der 96-fachen Entspindelung.
Um die ausgewogene Balance zwischen unproblematischer Integration und effizienter Kraftübertragung zu gewährleisten, wird jeder Getriebeaufbau so kompakt wie möglich ausgelegt.

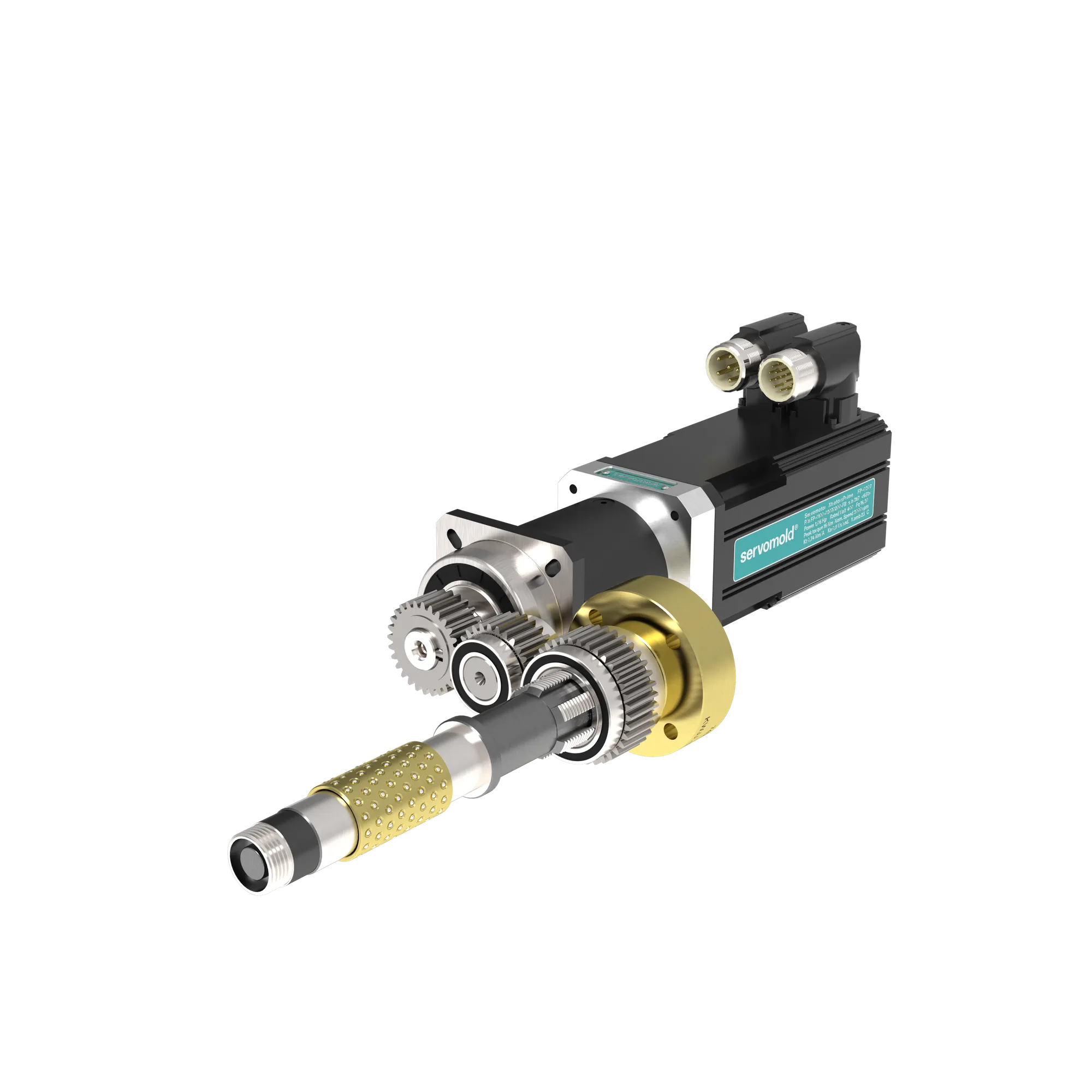

:quality(90) "SAE 50 Open")
Mehr Kraft, weniger Reibung
Eine Besonderheit der Servomold-Entspindelungssysteme liegt in der Entkopplung der Gewindekerne von radialen Krafteinflüssen aus dem Antriebsstrang. Hier sorgt das Zusammenspiel von Ritzel, Dünnringlager, Leitgewinde und Keilwellenprofil für reibungslosen, störungsarmen Betrieb bei hohem Wirkungsgrad.
FAQ – häufig gestellte Fragen zu Ausschraubeinheiten
Eine Ausschraubeinheit entformt Innengewinde in Spritzgusswerkzeugen. Der Vorgang wird auch Entspindeln genannt – beide Begriffe bezeichnen denselben Prozess. Der Gewindekern wird durch kontrolliertes Ausdrehen entformt, statt gezogen zu werden. Die Einheit wandelt die Drehbewegung über Ritzel, Leitgewinde und Keilwellenprofil in die passende Schraubbewegung um.
