Ausschraubeinheit mit Stirnradgetriebe
Stirnradgetriebe, 1-fach
Die Ausschraubeinheit SAE wird aus Antriebseinheit, Getriebebox und Gewindekernsystem individuell in verschiedenen Größen und Leistungsklassen kombiniert und für die jeweilige Entspindelungs-Anwendung konfiguriert.
- Optimale Konzentrizität
- Wartungsfreier Hochleistungs-Servomotor
- Individuelle Gewindekerngestaltung

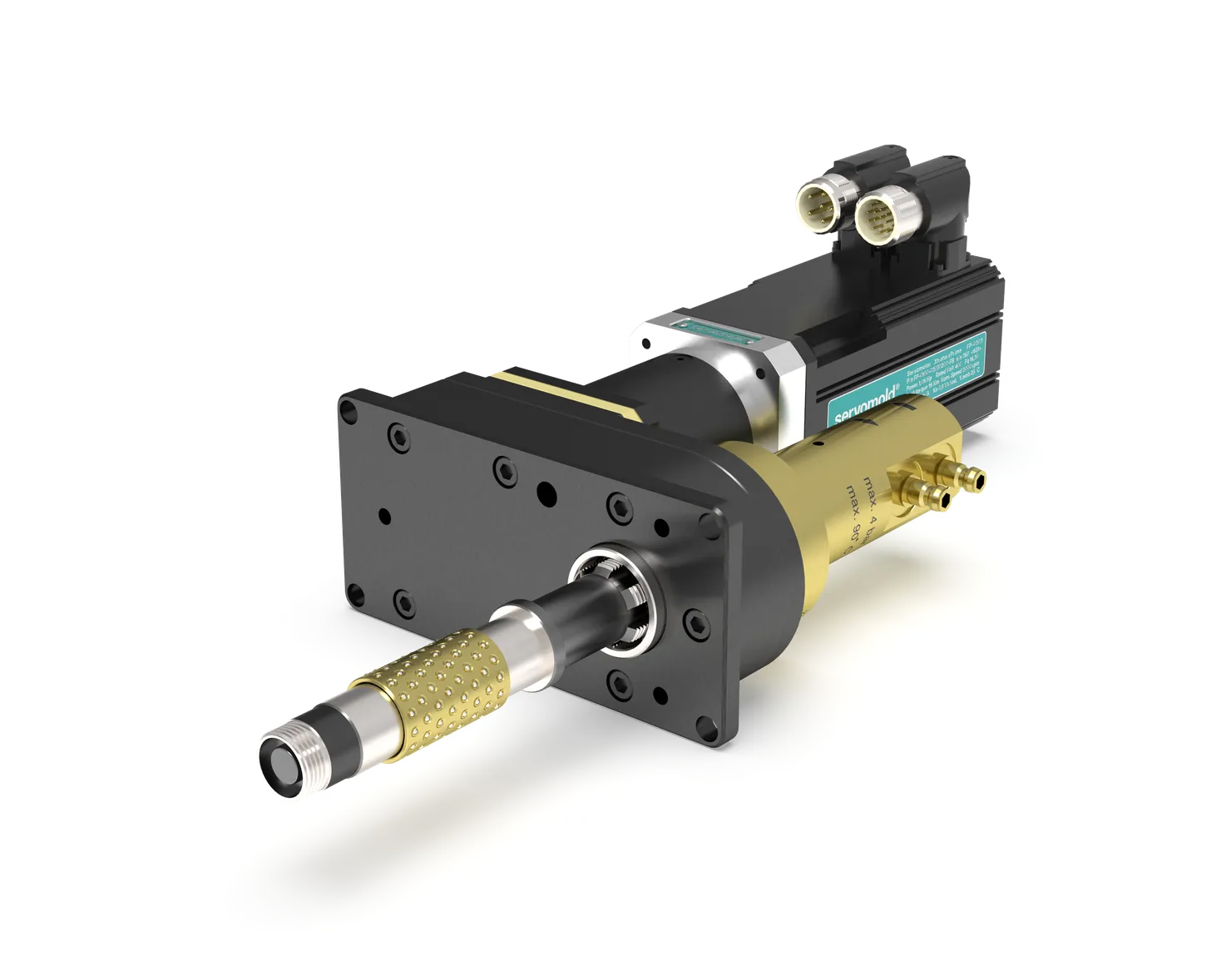

:quality(90) "SAE 50 Main")
Ausschraubeinheit mit Stirnradgetriebe: direkte Kraftübertragung für eine Kavität
Die 1-fach-Ausschraubeinheit mit Stirnradgetriebe entspindelt ein einzelnes Innengewinde direkt im Spritzgießwerkzeug. Das Stirnradgetriebe überträgt das Drehmoment des Servomotors ohne 90°-Umlenkung auf den Gewindekern – das ergibt hohe Konzentrizität und hohe übertragbare Drehmomente. Die Einheit arbeitet servo-elektrisch und damit ölfrei: geeignet für Reinraum und Medizintechnik, ohne Hydraulikaggregat, Schläuche oder Kupplungen.
Sie ist die Standard-Bauform im Programm der servo-elektrischen Ausschraubeinheiten von Servomold und wird einbaufertig nach Kundenanforderung konstruiert.
Einzelkavität, große Gewinde, Prototypen: der Einsatzbereich der 1-fach-Einheit
Die 1-fach-Ausschraubeinheit ist die richtige Wahl, wenn ein Werkzeug eine einzelne Kavität mit Innengewinde entformt – typisch bei großen Gewindedurchmessern, die hohe Drehmomente an einem einzigen Kern erfordern.Ebenso bewährt ist sie für Prototypen- und Kleinserienwerkzeuge:
Das Verfahrprofil wird an der Einzelkavität eingefahren und lässt sich später auf Mehrfach-Werkzeuge übertragen.Über verschiedene Anbauoptionen passt sich die Antriebseinheit der Einbaulage im Werkzeug an.
Stirnradgetriebe statt Schneckengetriebe: hohes Drehmoment achsparallel
Gegenüber dem Schneckengetriebe überträgt das Stirnradgetriebe die Kraft direkt und mit höherem Wirkungsgrad – die erste Wahl, wenn Drehmoment und Konzentrizität wichtiger sind als minimaler Platzbedarf.Muss der Antrieb dagegen um 90° versetzt in enge Einbauräume oder sollen mehrere Kavitäten gleichzeitig entspindelt werden, ist die Ausschraubeinheit mit Schneckengetriebe (4-fach) die passende Alternative.
Die Positionierung erfolgt in beiden Bauformen reproduzierbar ohne Endanschlag.
Vorteile auf einen Blick
Antriebseinheit
in verschiedenen Anbauoptionen für die Einbaulage
Hohe Drehmomente
für große Gewindedurchmesser an einer Kavität
Positionierung
reproduzierbar ohne Endanschlag
Ölfreier Betrieb
reinraumtauglich und wartungsarm
Komplett einbaufertig
nach individueller Kundenanforderung konstruiert
Ergänzbar mit
Gewindekernkühlung SDD/SDG
:quality(90) "Team Vertrieb")

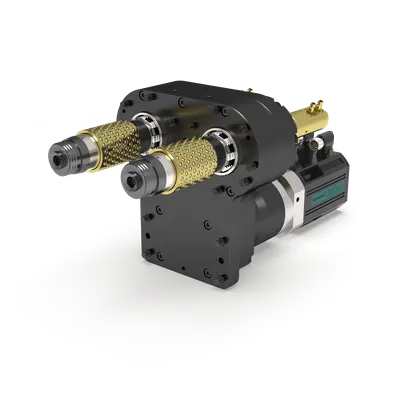

:quality(90) "SAD Main")
FAQ – häufig gestellte Fragen
Eine 1-fach-Ausschraubeinheit passt, wenn ein Werkzeug genau eine Kavität mit Innengewinde entformt. Besonders bei großen Gewindedurchmessern mit hohem Drehmomentbedarf sowie bei Prototypen- und Kleinserienwerkzeugen spielt sie ihre Stärken aus; das eingefahrene Verfahrprofil lässt sich später auf Mehrfach-Werkzeuge übertragen.
